材料是用來制造器件、構件和其它可供使用物質的總稱，是人類生產生活必須的物質基礎。強度是材料的基本力學性質之一，是結構材料最為重要的性能指標。強度是指材料在外力作用下抵抗破壞的能力，是材料破壞時所吸收的能量和其有效截面積的比值。材料承受不同的外力便有不同的強度，如抗拉強度、抗壓強度、抗彎強度等。

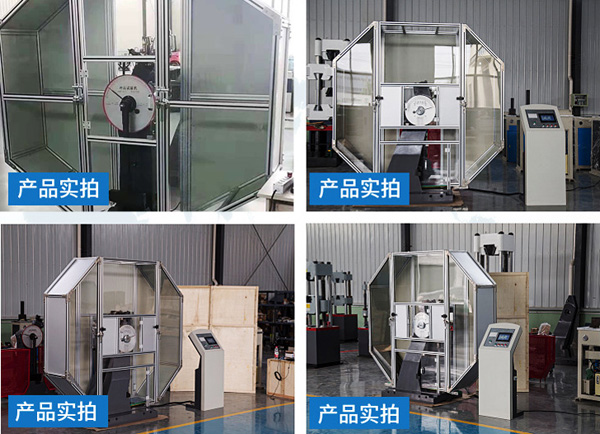

擺錘沖擊試驗機實拍
材料對于沖擊荷載的抵抗能力稱為抗沖擊強度或沖擊強度。根據沖擊荷載的方向不同，分為沖擊抗拉、沖擊抗壓和沖擊抗彎三類。材料的沖擊強度使用沖擊試驗機測量。本文所論述的沖擊試驗機為抗彎沖擊試驗機。
1.擺錘式?jīng)_擊試驗機的工作原理擺錘式?jīng)_擊試驗機主要由基座、機身、擺錘、夾具和顯示操作面板組成。其機械結構如圖1所示。

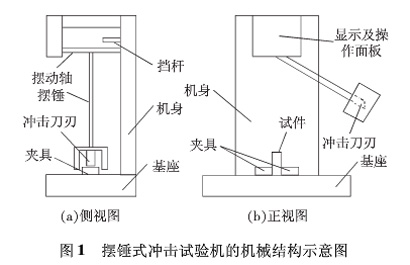

圖1：擺錘式?jīng)_擊試驗機的機械結構示意圖
擺動軸擺錘S沖擊刀刃夾具側視圖正視圖擺錘式?jīng)_擊試驗機的機械結構示意圖擺錘式?jīng)_擊試驗機利用擺錘的圓周運動將重力勢能轉化為動能，并在擺錘運動到最低點時將試件沖斷。根據能量守恒原理，擺錘在沖斷試件前后所具有的能量的差值即為試件所吸收的能量（不計摩擦損失）。如能測量此差值即可得知試件吸收的能量，并進而計算出試件的強度H。
2.擺錘式?jīng)_擊試驗機控制器硬件設計
根據擺錘式?jīng)_擊試驗機的基本功能要求，該試驗機的控制器主要由主控CPU、角度檢測模塊、鍵控顯示模塊、信息指示模塊、通信及打印模塊、存儲器擴展模塊和電源模塊共7個部分組成。系統結構圖如圖2所示。

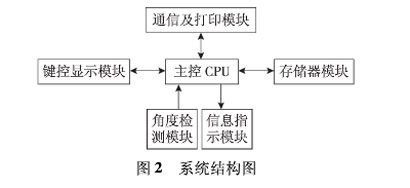

圖2：系統結構圖
主控CPU為MCS-51兼容單片機，負責計算角度、檢測擺錘最高點、計算試件的吸收能量和試件強度、顯示控制、打印控制、通信控制、存儲和讀取數據等操作H.選用華邦（winbond）公司生產的W78E54C型單片機。該款單片機采用MCS-51架構，完全兼容51指令集，其40管腳DIP封裝與8051管腳完全兼容0.角度檢測模塊由光電編碼器、555定時器、D基金項目：北京市教委科技發展計劃面上項目（KM200610009005）觸發器和邏輯門電路組成，負責將擺錘的擺動信息轉換為脈沖序列送入單片機的計數器。角度檢測的設計思路是應用單片機的計數器功能，通過計數器對編碼器輸出的脈沖信號進行計數，讀取計數器的值計算擺錘的擺動角度，從而實現對角度的檢測。
鍵控顯示模塊由八段數碼管、按鍵和鍵盤顯示管理芯片組成，負責按鍵檢測和顯示數據。由于按鍵個數和數碼管個數都較多，所以不適合直接用單片機控制，應使用專用的按鍵顯示控制芯片，以簡化電路和程序。本系統使用CH451數碼管驅動和鍵盤控制專用芯片。CH451采用+5V供電，可以直接驅動8位共陰數碼管，具有閃爍控制、字?jǐn)?shù)據左移、字?jǐn)?shù)據右移功能；支持8x8按鍵掃描，內置按鍵消抖功能，按鍵中斷時低電平為有效輸出；4線高速串行輸出方便與單片機接口。
信息指示模塊由發光二極管和隔離芯片組成，負責指示電源和數碼管顯示數據的單位，所有指示燈均采用發光二極管。每個數據單位指示燈由一個單片機引腳控制。為減小單片機負載并將單片機和輸出電路隔離，所有數據單位指示燈均采用集電極開路的與門驅動。
通信及打印模塊采用RS~232串行口，負責與上位機通信或向打印機發送打印數據。通過該接口，控制器接收上位機發送的命令和數據，并執行相應的操作。也可以通過該接口向打印機發送打印數據。上位機通信是在試驗機出廠時向EEP-ROM中寫數據時使用，而打印功能是在用戶試驗時使用，所以打印機和上位機通信可以共用一個串行口。
存儲器模塊為非易失性可讀寫存儲器，負責存儲試驗機參數和試驗數據。華邦W78E54C單片機內部沒有在線可讀寫非易失性存儲器，所以需要進行外部擴展，存儲器芯片選用兩片Atmel公司的EEPROM芯片AT24C16，它具有2KB的存儲容量，標準I2C總線接口，可擦寫100萬次，滿足使用要求。
電源模塊由變壓、整流和濾波等基本電路組成，負責整個控制器的供電。為方便用戶，使用市電供電。系統采用耀華德昌公司生產的PE41174型變壓器，電路板焊接式真空環氧灌裝，單端7.5V輸出，輸出功率5VA.使用整流橋?qū)⒔涣?. 5V整流后送7805穩壓芯片，經穩壓后+ 5V輸出。為消除電源干擾，在電源正負極之間接去耦電容，并在每個芯片的電源和地之間并接0.1uF的去耦電容。
3.擺錘式?jīng)_擊試驗機控制器軟件設計
3.1開發語言及開發環境
本控制器功能較多，程序結構復雜，不適宜用匯編語言開發。且控制器對實時性要求不高，所以全部代碼均使用C語言書寫。相對于匯編語言，C51可靠性高，可移植性好，程序結構清晰、可讀性好，開發周期短，開發成本相對較低。開發環境使用KeilC51，KeilC51公司出品的51系列兼容單片機C語言軟件開發系統。它提供了豐富的庫函數和功能強大的集成開發調試工具uVision3。
3.2設計思路
本控制器軟件最為關鍵的部分是擺錘最高點檢測，只有可靠檢測到最高點，其它功能才有意義。因為角度檢測是使用計數器完成的，所以最高點檢測只能在主程序中通過掃描計數器的值完成。為保證掃描速度，在做最高點檢測時應先暫時關閉其它功能，包括按鍵、顯示和所有中斷。
在計算擺錘角度、試件吸收能量和試件強度時，要用到浮點數，而且要計算三角函數值。試驗機對控制器的運算速度要求不高，且RAM空間夠用，所以可以使用KeilC51提供的庫函數直接進行浮點數運算。
在主程序循環中，首先判斷是否正在試驗（按下落錘鍵），如正在試驗則只開啟最高點檢測功能，其它所有功能和所有中斷均被關閉。試驗結束后關閉最高點檢測，開啟其它功能和所有中斷。這里的其它功能包括：處理上位機命令、打印、實時顯示擺錘角度和按鍵管理。在主程序中不刷新顯示，顯示只在需要（顯示數據變更）時刷新。主程序流程圖如圖3所示。

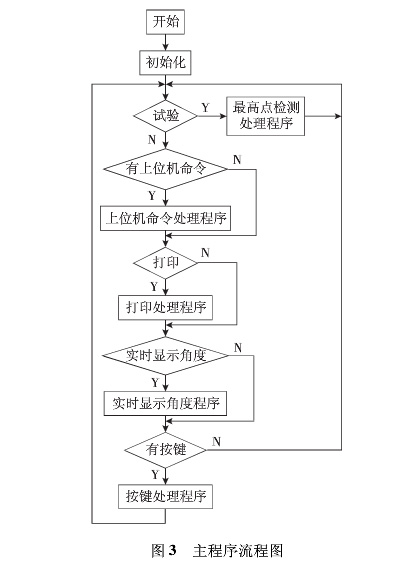

圖3：主程序流程圖
3.3角度測量
由于系統所用編碼器為增量式編碼器，所以在檢測角度前應先設置位置。在位置將兩個計數器清零，在擺錘偏離位置時，兩計數器中的數值差即可表示擺錘的擺動角度。每個脈沖代表的角度k為360算，該差值乘以k即為擺錘相對于位置的角度。在計算試件吸收能量和試件強度時，角度值不區分正負，一律取絕對值。
3.4最高點檢測
將兩計數器的差值表示為有符號整型數d則d的符號表示了擺錘相對于點的位置，的變化則表示了擺錘的運動方向。
設擺錘已擺至最高點，程序已檢測到d第1次減小并記錄了d'，并且在其后的n次之內出現了干擾，T計數增加，d變大，此時程序不丟棄所記錄的d'，而是比較本次檢測的d值和已記錄的d'的大小，將二者中大的作為新的d'，并重新開始計數。如此，雖然重新開始檢測最高點，但不會錯記最高點的d值，不會出現誤判。
在檢測到最高點后，需要保存擺錘在最高點的角度值，以備計算時使用。本試驗機一次最多允許做15個試樣，所以需要記錄15個數據。角度值是浮點型變量，占用4B的空間。最高點檢測程序流程圖如圖4所示。

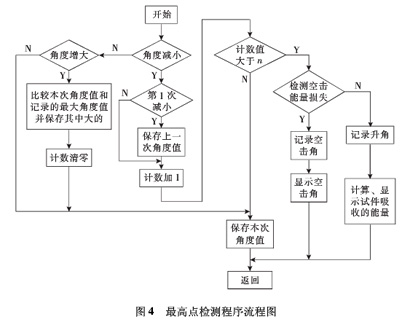

圖4：最高點檢測程序流程圖
3.5通信程序設計
根據用戶需要，試驗數據可以上傳至上位計算機，以打印正式試驗報告，或存入數據庫管理系統，以便對數據進行分析、管理。
通信控制程序負責接收、執行上位機命令。
所有上位機命令均占1B，但有的命令帶有操作數，有的沒有操作數。
通信控制程序接收到上位機發送的命令后，首先對命令進行分析，如果不帶操作數，則執行命令，如果帶有操作數，則將操作數長度寫入操作數接收計數器，并等待數據接受完成，待數據接收完成后執行命令。
通信控制程序流程圖如圖5所示。

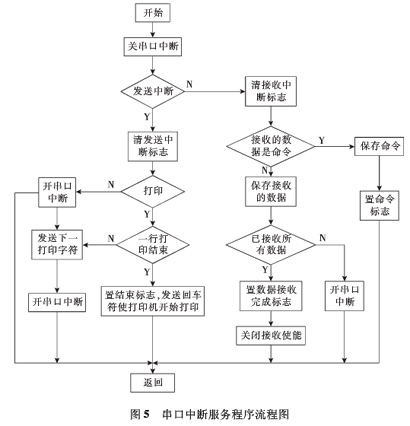

圖5：串口中斷服務流程圖
4.總結
經過現場調試，控制器實現了設計的預定功能。能夠自動落錘，試驗后自動計算、顯示試件吸收的能量；通過按鍵查詢擺錘升角、試件吸收能量和試件強度；進行錯誤提示；正確顯示試驗結果并對試驗數據進行保存；正確打印試驗結果；正常與上位機通信，運行穩定、性能良好。
